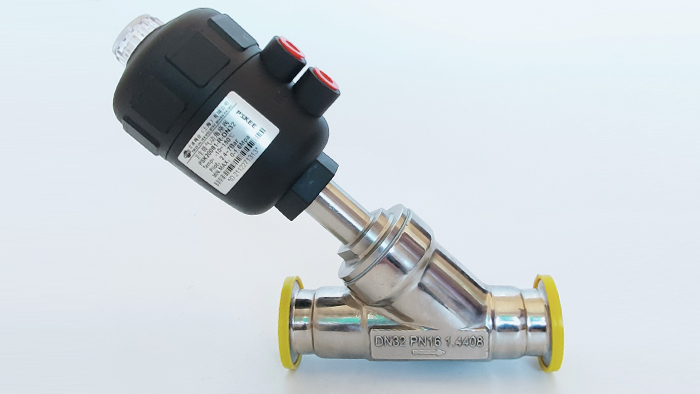

衛生級氣動角座閥產品簡述：
衛生級氣動
快裝角座閥是結合現代化工業應用而成的一代
角座閥。它廣泛用于食品和化學過程，滅菌機，高壓消菌器，干洗機，啤酒生產線。本快裝角座閥根據需要采用電子內外拋光達到高潔凈度，該閥具有開或關位置顯示，外部氣動先導，可增加使用壽命，免維護，結構緊湊響應快。
衛生級氣動角座閥產品特點：
1、衛生級氣動角座閥可視位置指示：可接限位開關或緊急手動裝置。
2、容易安裝：氣動頭可旋轉360 o�？煞奖愕匕惭b一到二個限位開關。
3、氣動控制器：加厚工程塑料外殼，使用可靠。低磨損的活塞結構，容量大而低耗氣量。內部元件自潤滑，免維護。
4、角座閥具有多種控制方式：常開、常閉、雙動。
5、要求更小的氣動執行器：流體從閥桿上方流入時，可選更小的控制頭。
6、容易連接：MAMUR標準連接，嵌入式金屬接頭。
7、角座閥長壽命導桿：閥桿契形特氟�。≒TEE）密封，避免贓物導入。自潤滑，免維護。閥桿經處理以確保固定，并能自動校正位置。
8、無水錘作用，流體從閥桿下方流入時，水錘（水沖擊力）被吸收。
9、衛生級氣動角座閥的閥體機構：流量比普通角座大，體積更小，流體流態更優。不銹鋼316閥體，特氟隆密封，耐高溫，耐腐蝕。

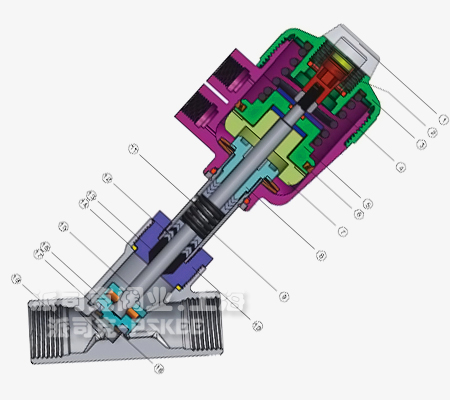

衛生級氣動角座閥結構圖：
1.視窗 Cap(PC)
2.指示器Indication Rod (PA6/30GF)
3.上蓋Cover(PA6)
4.彈簧 Spring(65Mn)
5.活塞Piston(PPS)
6.密封圈 Seal Ring(FKM)
7.限位器 Limter (PPS)
8.螺套 Threaded sleeve(CF8M/CF8)
9.連接管 Connecting pipe(CF8M/CF8)
10.閥蓋 Valve cover(CF8M/CF8)
11.活塞彈簧 Piston Spring(65MN)
12.密封組件 Sealing components
13.導套 Guide sleeve(PTFE)
14.密封墊 Seal washer(PTFE)
15.活塞桿 Piston rod(CF8M)
16.閥芯Spool(CF8M)
17.閥芯密封墊 Spool seal(PTFE)
18.不銹鋼墊圈 Stainless steel gasket(CF8M)
19.閥體 valve body(CF8M/CF8)
|
|

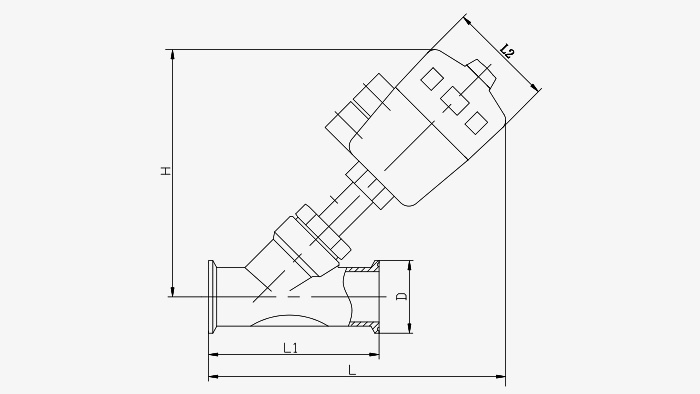

衛生級氣動角座閥外形尺寸圖：
衛生級氣動角座閥外形尺寸表：
|
DN
|
L
|
L1
|
L2
|
H
|
D
|
執行器
|
|
15
|
180
|
120
|
64
|
137
|
50.5
|
50
|
|
20
|
185
|
140
|
64
|
145
|
50.5
|
50
|
|
25
|
210
|
160
|
80
|
173
|
50.5
|
63
|
|
32
|
240
|
176
|
80
|
210
|
50.5
|
63
|
|
40
|
250
|
190
|
80
|
260
|
50.5
|
63
|
|
50
|
330
|
210
|
100
|
301
|
64
|
80
|
衛生級氣動角座閥產品應用：
衛生級氣動角座閥以304不銹鋼、316為主要制造材質，廣泛用于啤酒，紡織印染和漂白，制藥及醫療設備，食品加工，橡膠機械，有機和無機化工，清洗消高溫滅菌，水處理等行業。角座閥適用于介質為水，液體，中性氣體，水蒸汽，輕微腐蝕性氣體及液體，與其他閥門相比，具有使用壽命長，使用可靠，免維護，壽命長的特點。
衛生級氣動角座閥安裝維護：
須遵守適用的操作規范
1．管道須清潔無雜質。
2．根據需要安裝，使執行機構朝上。注意流向。
3．連接閥門注意對準管道，只有在用戶要求時才取下執行機構。
4．打開或維修該角閥之前先切斷流體和控制氣源并降低管道系統中的壓力。
衛生級氣動角座閥注意事項：
選擇流動方向低進高出(防水錘)時的特點：
1．選擇該流動方向時，可提高該產品的使用壽命。
2．工作介質為液體時，選擇該流向可防水錘沖擊。
3．工作壓力須在0.3MPa以下，否則須選擇雙作用執行器
選擇流動方向高進低出時的特點：
當角座閥工作介質為蒸汽或氣體時，選擇該流動方向時，可提高該產品的流動密封性能，但由于閥體中V性密封圈長時間接觸工作介質，從而對產品使用壽命有一定影響，另外，工作介質為液體時不防水錘沖擊。
