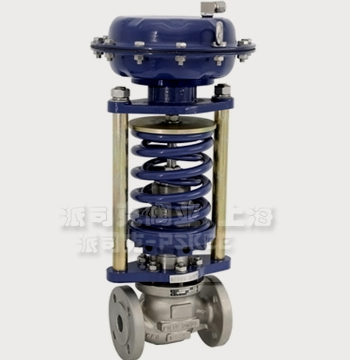

自力式減壓閥產品簡述：
自力式
減壓閥由閥體、閥座、閥芯部件等組成，是一種無需外來能源而只依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品，可用于非腐蝕性的液體、氣體和蒸汽等介質的壓力控制裝置。
自力式減壓閥廣泛用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統中各種設備氣體、液體及蒸汽介質的減速壓、穩壓（用于閥后壓力減壓）泄壓、穩壓（用于閥前壓力控制）的自動控制。減壓閥根據用戶不同的工況條件可選用不同的閥芯結構型式以及不同執行機構，以達到理想的控制效果。
自力式減壓閥用途與特點：
ZZY型自力式減壓閥是不需要任何外加能源，利用被調介質自身能量而實現自動調節的執行器產品。該產品的特點，能在無電、無氣的場所工作，同時又節約了能源，壓力設定值在運行中可隨意調整。采用快開流量特征，動作靈敏、密封性能好，因而它應用廣泛。
自力式減壓閥其特點有：
1.減壓閥無需外加驅動能源的節能型自控系統，設備費用低，適用于危險性環境；
2.減壓閥結構簡單，維護工作量小；
3.設定點可調且范圍寬，便于用戶在設定范圍內連續調整；
4.膜片式執行機構較氣缸式機構檢測精度高，動作靈敏；
5.閥內采用壓力平衡機構，使調節閥反應靈敏、控制準確、允許壓差大；
自力式減壓閥由于無需外來能源，產品結構簡單，使用方便，維護工作量少等優點，**適用于城市供熱、供暖及無外界供電、供氣且又需控制液體及氣體壓力的場合。據國外報道，城市供熱、供暖系統采用該產品，節能效率比以前提高，效果顯著。

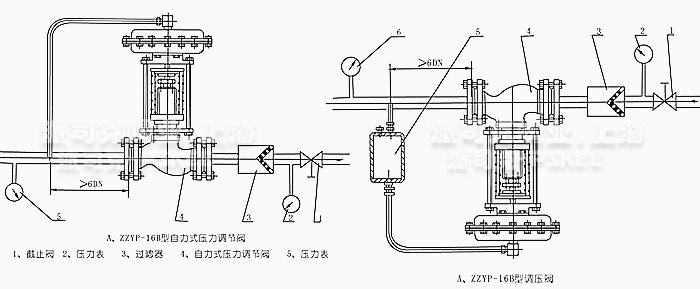

自力式減壓閥主要有檢測執行機構、控制閥、冷凝器與閥后接管等四部分組成，其結構見圖一。
圖一a用于控制閥后壓力調壓，閥的作用方式為壓閉型。其原理如下：介質由箭頭方向流入閥體、經閥芯、閥座節流后輸出。另一路經冷凝器（介質為蒸汽時使用）冷卻后，被引入執行機構作用于膜片上，使閥芯隨之發生相應的位移，達到減壓、穩壓之目的。如減壓閥后壓力增加，作用于膜片上的力增強，壓縮彈簧帶動閥芯，使減壓開啟度減小，直至閥后壓力下降設定值為止。同理，如閥后壓力降低，作用在膜片上的減小，由于彈簧的反作用力，帶動閥芯，使閥門開啟度變大，直到閥后壓力上升到設定值為止。

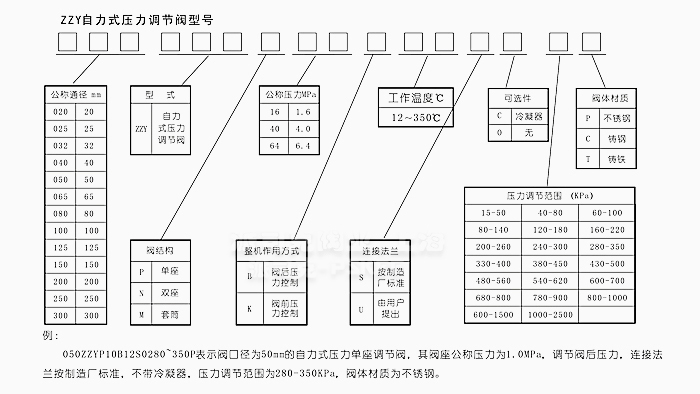

自式減壓閥型號說明：
|
類別
|
型號
|
類別
|
型號
|
|
單座壓閉型
|
ZZYP-16～64B
|
單座壓閉型
|
ZZYP-16～64K
|
|
雙座壓閉型
|
ZZYN-16～64B
|
雙座壓閉型
|
ZZYN-16～64K
|
|
套筒壓閉型
|
ZZYM-16～64B
|
套筒壓閉型
|
ZZYM-16～64K
|
注：1.壓閉型用于閥后壓力調節，當閥后壓力升高，閥門關閉，以達到減壓，穩壓的目的。
2.壓開型用于閥后壓力調節，當閥后壓力升高，閥門打開，以達到泄壓，穩壓的目的。
自式減壓閥主要性能指標：
|
控制精度％
|
±8
|
允許泄
漏量
|
硬密封（L/H）
|
單座（Ⅳ級）：≤10-4閥額定容量：雙座、套筒（Ⅱ級）、≤5×10-3×閥額定容量
|
|
軟密封（ml/min）
|
DN(mm)
|
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
0.15
|
0.3
|
0.45
|
0.6
|
0.9
|
1.7
|
4.0
|
6.75
|
自力式減壓閥外形尺寸表：
|
公稱通徑(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
PN16、40
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
PN64
|
230
|
230
|
260
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
|
B
|
233
|
332
|
373
|
522
|
673
|
980
|
1200
|
|
H
|
壓
力
調
節
范
圍
MPa
|
15～140
|
475
|
520
|
540
|
710
|
780
|
840
|
880
|
915
|
|
120～300
|
455
|
500
|
520
|
690
|
760
|
800
|
870
|
880
|
|
280～500
|
450
|
490
|
510
|
680
|
750
|
790
|
860
|
870
|
|
480～1000
|
445
|
480
|
670
|
740
|
780
|
850
|
860
|
|
600～1500
|
445
|
570
|
600
|
820
|
890
|
950
|
950
|
1000
|
|
1000～2500
|
445
|
570
|
600
|
820
|
890
|
950
|
950
|
1000
|
|
A
|
壓
力
調
節
范
圍
MPa
|
15～140
|
φ282
|
φ308
|
|
120～300
|
φ232
|
|
280～1000
|
φ196
|
φ196
|
φ282
|
|
600～2500
|
φ85
|
φ96
|
|
大約重量（Kg）
|
26
|
37
|
42
|
72
|
90
|
114
|
130
|
144
|
180
|
|
導壓管接口螺紋
|
M16×15
|
自力式減壓閥應用說明：
ZZYP型自力式減壓閥是一種無需外加能源，利用被控介質自身能量當動力源、引入執行膜室產生推力，控制節流元件運動達到自動調節。具有測量、執行、控制的綜合功能。可在無氣、無電的場所。廣泛應用于石油、化工、電站、輕工、印染工業部門自控系統中各種設備氣體、液體及蒸汽介質的減速壓、穩壓（用于閥后壓力調節）泄壓、穩壓（用于閥前壓力調節）的自動控制。根據用戶不同的工況條件可選用不同的閥芯結構型式以及不同執行機構，以達到理想的控制效果。
自力式減壓閥安裝使用與維護：
1.安裝

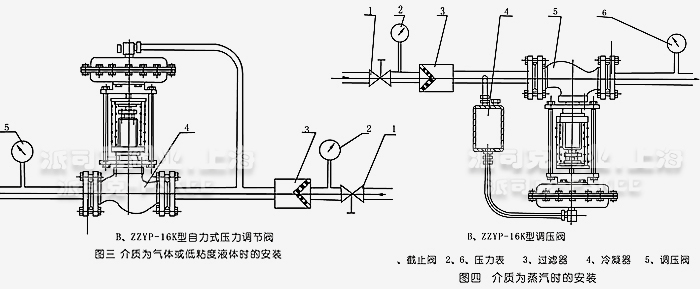

閥在常溫下≤80℃氣體或低粘度液體介質中使用時，此時與通常的氣動薄膜調節閥相同為直立安裝在水平管道上，如圖三所示。
如果使用的介質為蒸汽時，自力式減壓閥需要倒立安裝在水平管道上，如圖四所示。
本自力式減壓閥產品有單座（ZZYP）、套筒（ZZYM）、雙（ZZYN）、三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節（K型）。自力式減壓閥公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；減壓閥流量特性為快開；壓力分段調節從15～2500Kpa。可按需要組合滿足用戶工況要求。
